Nehodil by sa Vám jazýčkový kontakt?

Jazýčkové kontakty sa vyznačujú mnohými vlastnosťami, ktorými výrazne predčia štandardné spínacie technológie. Komponenty spoločnosti Meder electronic navyše patria k špičke v tomto segmente.

Toto je archívny článok z 22.08.2012. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Jazýčkový kontakt pracuje na princípe deformácie magneticky vodivých jazýčkov v magnetickom poli. Dá sa povedať, že väčšina výnimočných vlastností jazýčkových kontaktov vyplýva z toho, že samotné kontakty sú malé, ľahké a vzdialené od seba len niekoľko stotín milimetra (u malých typov). Zároveň sú hermeticky uzavreté v sklenenej kapsuli vo vákuu, alebo častejšie plnenej inertným plynom. Vďaka tejto konštrukcii sa jazýčkové kontakty Meder electronic (a z nich vyrábané jazýčkové relé a jazýčkové senzory) vyznačujú hlavne týmito vlastnosťami:

● schopnosť spínať napätia až do 10 000V (bežné typy do cca 350V)

Nehodil by sa Vám jazýčkový kontakt?
● schopnosť spínať alebo prenášať extrémne malé signály (10nV)
● veľmi krátky spínací a rozpínací čas (100-ky usec)
● schopnosť spínať alebo prenášať extrémne malé prúdy (femtoAmpére)
● majú veľmi nízku vlastnú kapacitu, preto dokážu prenášať aj VF signály až do 7 GHz s minimálnymi stratami
● izolačný odpor medzi kontaktami až 1015 Ohmu
● dlhodobo stabilný a nízky prechodový odpor kontaktov (50 miliOhm)
● schopnosť pracovať aj v bistabilnom režime
● schopnosť pracovať v extrémnom rozsahu teplôt (-55 až +200°C)
● spoľahlivé aj vo veľmi náročných prašných, vlhkých alebo korozívnych podmienkach
● spoľahlivé aj na vibrujúcich zariadeniach (až do 2000 Hz)
● dlhá životnosť. Pri spínaní 5V/10 mA spoľahlivo pracuje až 1010 cyklov.

Jazýčkový kontakt môžeme považovať za „senzor“ ovládaný magnetickým poľom, najčastejšie permanentným magnetom alebo cievkou, čím vznikne jazýčkové relé. Komponenty s jazýčkovými kontaktmi možno rozdeliť do troch základných skupín - jazýčkové kontakty, jazýčkové senzory a jazýčkové relé. Samotné jazýčkové kontakty zaspájkované na DPS dokážu slúžiť na mnohé aplikácie ako napr. kontrola polohy (napr. zavretie dverí, krajné polohy rôznych mechanizmov), počítanie tovarov atď. Z hľadiska montáže a mechanickej ochrany sú však v praxi väčšinou výhodnejšie jazýčkové senzory, prispôsobené presne podľa požiadaviek danej aplikácie. Jazýčkové relé ponúkajú všetky vyššie uvedené vlastnosti jazýčkových kontaktov a preto sú ideálnou voľbou napr. v meracej technike, VF/ audio/ video a iných zariadeniach s malými signálmi, pri spínaní vysokých napätí a v mnohých ďalších aplikáciách. Malé rozmery, veľmi nízka spotreba bežných relé (cca 50-125 mW), extrémna spoľahlivosť a pomerne nízka cena sú ďalšie argumenty pre použitie komponentov spoločnosti Meder electronic.
Mnohé užitočné informácie nájdete v dokumentoch „The Basic Reed Switch“, „Reedswitch used with permanent magnet“, „Reed Switch used as Reed Relay“ a „Parameters_of_Reed_Switch“.

Vybrané typy sú dostupné priamo z nášho skladu, na požiadanie vám vieme zabezpečiť akýkoľvek iný typ z portfólia Meder electronic.
V prípade záujmu nás prosím kontaktujte na adrese info@soselectronic.sk.

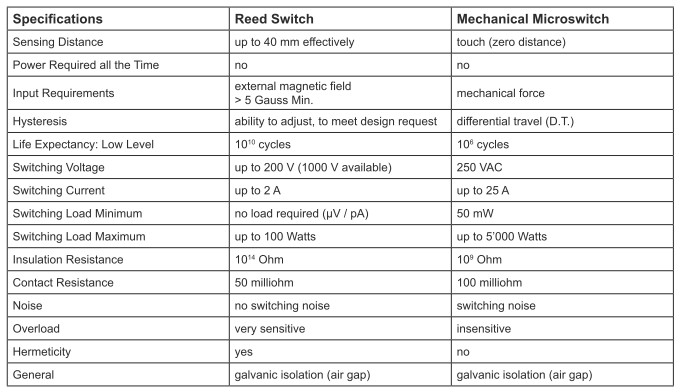

Porovnanie jazýčkového kontaktu s mechanickým mikrospínačom

Nehodil by sa Vám jazýčkový kontakt?
