SENSIRION

SHTC1 - vlhkosť a teplota zo špendlíkovej hlavičky

Miniatúrny kalibrovaný senzor vlhkosti a teploty Sensirion SHTC1 je použiteľný aj v priestorovo kritických aplikáciách.

Skutočne miniatúrne rozmery a nízka cena sú hlavnými benefitmi nových kalibrovaných senzorov SHTC1 z produkcie spoločnosti Sensirion. Ak ste už skúšali známe senzory série SHT2x, pravdepodobne ste boli prekvapení ich malými rozmermi (3,2x3,2x2mm). Nový senzor SHTC1 však posúva rozmery o úroveň ďalej, alebo lepšie povedané - nižšie. Výsledkom je DFN puzdro s rozmermi len 2x2x0,75mm, čo v praxi predstavuje puzdro, ktoré možno ani nezbadáte pri letmom pohľade na osadenú DPS. Vďaka tomu je SHTC1 určený primárne do mobilných aplikácií a všade tam, kde sú ušetrený priestor a minimálna spotreba prínosom.

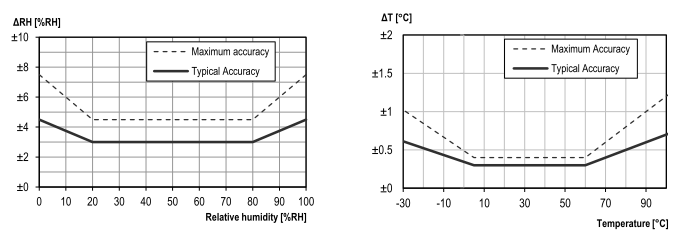

Vzhľadom na nízku cenu, je garantovaná presnosť čipu SHTC1 relatívne výborná, zhruba na úrovni senzoru SHT20. Typická presnosť ±3% v rozsahu relatívnej vlhkosti 20-80% a ±0,3°C je pravdepodobne plne dostačujúca pre väčšinu aplikácií. Napájacie napätie 1,8V a ultra nízka spotreba pod 1uJ/meranie sú ideálne pre batériou napájané zariadenia. SHTC1 podporuje I2C „fast mode“ (0-400 kHz). Tak malé puzdro je už prakticky nemožné zaspájkovať ručne, ale je to pomerne ľahko zvládnuteľné pomocou spájkovacej pasty a teplovzdušnej spájkovačky.

Aj SHTC1 je vyrábaný overenou technológiou CMOSens, ktorá už 10 rokov dokazuje svoju spoľahlivosť a dlhodobú stabilitu v priemysle. Podobne aj SHTC1 nie je len „senzor“ ale je to hotové kalibrované riešenie obsahujúce 2x senzor, nízkošumový zosilňovač, A/D prevodník, jednotku na spracovanie dát s ROM s kalibračnými údajmi a komunikačné rozhranie. Bližšie informácie nájdete v katalógovom liste Sensirion SHTC1 a letáku Sensirion Humidity.

Máme pre Vás pripravené vzorky!
Ak máte záujem vyskúšať tento perspektívny senzor, zúčastnite sa súťaže pod článkom, prípadne nás kontaktujte na známej adrese info@soselectronic.sk.

SHTC1 máme zatiaľ ako tovar na objednávku a čoskoro ho zaradíme aj do štandardného skladového sortimentu.















Výhody / vlastnosti:

  • ultra miniatúrny kalibrovaný senzor teploty a vlhkosti
  • vynikajúci pomer cena/ vlastnosti
  • extrémne kompaktné rozmery 2 x 2 x 0,75 mm, DFN puzdro
  • typická presnosť +-3% RV a +-0,3°C
  • digitálny výstup s I2C rozhraním (0-400 kHz)
  • vynikajúca spoľahlivosť a dlhodobá stabilita
  • technológia overená 10-ročným používaním v priemysle
  • extrémne nízka spotreba pod 1uJ / meranie
  • veľká odolnosť voči externému rušeniu (EMI/EMC)

Získajte senzor SHTC1 zadarmo!

Na tomto mieste bola zverejnená súťaž s nasledovnou súťažnou otázkou:

Aká je garantovaná tolerancia presnosti merania relatívnej vlhkosti u senzoru SHTC1 v rozsahu vlhkostí 20-80%?

Správna odpoveď bola: ±4,5%
Vyžrebovali sme nasledovných súťažiacich :
Radovan Bakos [CZ]
Otto Koššiba [SK]
Michal Giemza [CZ]
Pavel Stejskal [CZ]
Ľubomír Grosiar [SK]
Vladimír Škula [SK]
František Bulko [SK]
Václav Kočka-Amort [CZ]
Pavel Sklenar [SK]
Libor Biskup [CZ]
Martin Vinklárek [CZ]
Jan Sedláček [CZ]
Petr Mudroch [CZ]
Sándor Vida [HU]
Juraj Galbavý [SK]
Péter Berecz [HU]
András Szeder [HU]
Iosif Borcsa [RO]
Tomas Tobl [SK]
Andrzej Wilczek [PL]
Dan Mihai Luca [RO]
Ervin Major [HU]
István Kovács [HU]
Miklós Lambert [HU]
György Bessenyei [HU]
Kazimierz Ruciński [PL]
Tomáš Starčok [CZ]
Paweł Pogorzelski [PL]
Zsolt Szászfai [HU]
Imrich Kalianko [SK]
Výhercom srdečne blahoželáme. Budeme ich informovať aj e-mailom.
