SENSIRION

Nové senzory Sensirion vám zaberú len 3x3 mm na DPS!

Kalibrované senzory vlhkosti a teploty Sensirion SHT21, SHT25 a STS21 vynikajú veľmi malými rozmermi. Vďaka miniatúrnej veľkosti a veľmi nízkej spotrebe ich môžete použiť aj do malých prenosných zariadení.

Toto je archívny článok z 19.10.2011. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Senzory SHT21, SHT25 a STS21 s I2C digitálnym výstupom patria do produktovej rady SHT s technológiou CMOSens švajčiarskej firmy Sensirion. SHT21 a SHT25 merajú relatívnu vlhkosť a teplotu, senzor STS21 meria len teplotu. S novým CMOSens čipom, prepracovaným senzorom vlhkosti kapacitného typu a vylepšeným „band-gap“ senzorom teploty, disponujú vynikajúcimi vlastnosťami. Majú veľmi podobné a v niektorých ohľadoch dokonca lepšie vlastnosti ako senzory SHT1x a SHT7x. Aj tieto senzory patria medzi vysokokvalitné CMOS senzory, ktoré obsahujú na jednom čipe všetky prvky meracieho reťazca: senzor vlhkosti a teploty, precízne napájanie, nízkošumový lineárny zosilňovač, AD prevodník a interfejs. Napriek veľmi kompaktným rozmerom si aj senzory SHT21 a 25 zachovávajú rozlíšenie merania 12 bitov pre vlhkosť a 14 bitov pre teplotu. Senzor teploty STS21 má tiež maximálne rozlíšenie 14 bitov a užívateľ si zaslaním príkazu môže vybrať rozlíšenie 14, 13, 12 alebo 11 bitov.

Rozhranie I2C umožňuje veľmi jednoduchú komunikáciu s mikrokontrolérom, a to v móde „Hold Master“ aj v móde „No Hold Master“. Štandardne majú senzory od výroby nastavenú rovnakú I2C adresu, na požiadanie je možné ich dodať od výrobcu s rôznymi adresami. STS21 je plne kompatibilný s SHT2x, ale má inú I2C adresu, čo umožňuje použiť ho v aplikáciách, kde je meranie vlhkosti voliteľné, pričom možno použiť rovnaký hardvér.

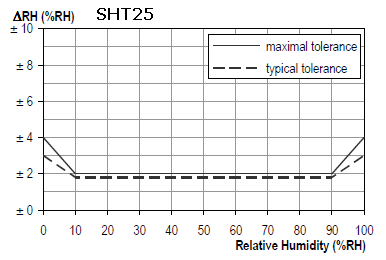

Vzhľadom na to, že tieto senzory sú od výroby kalibrované, sú vhodné na veľmi precízne meranie vlhkosti a teploty, príp. výpočet rosného bodu. SHT25 má oproti typu SHT21 garantovanú vyššiu presnosť a je vhodný aj do veľmi náročných aplikácií. SHT25 si navyše zachováva vynikajúcu presnosť merania relatívnej vlhkosti aj v širokom rozsahu teplôt. STS 21 ponúka vynikajúcu presnosť merania teploty pri veľmi priaznivej cene.
Cena týchto senzorov je veľmi priaznivá, keď si uvedomíme, že tieto senzory predstavujú kompletné kalibrované riešenie s digitálnym výstupom, vysokou spoľahlivosťou a dlhou životnosťou. Okrem priamej úspory nákladov, získavate so senzormi Sensirion aj podstatné skrátenie času potrebného pre vývoj oproti riešeniu z diskrétnych súčiastok. V púzdre typu DFN s rozmermi len 3,0 x 3,0 x 1,1mm patria medzi svetovo najmenšie kompletné riešenia pre meranie vlhkosti a teploty v jednom komponente.
Pre ochranu senzora pred znečistením a vodou je možné použiť filter filter SF2. Bližšie informácie vám poskytne SHT21, SHT25 a STS21 datasheet. Pre podporu vývoja sú dostupné tiež vývojové kity EK-H4 a EK-H5.

Pre bližšie informácie ohľadom výrobkov Sensirion, nás prosím kontaktujte na adrese info@soselectronic.sk.

Výhody / vlastnosti:

  • meranie relatívnej vlhkosti a teploty v jednom komponente
  • individuálne kalibrované v precíznej vlhkostnej komore
  • extrémne kompaktné rozmery 3 x 3 x 1,1 mm
  • digitálny výstup s I2C rozhraním (Hold/No Hold Master)
  • vynikajúca spoľahlivosť a dlhodobá stabilita
  • 12 bit rozlíšenie pre relatívnu vlhkosť a 14 bit pre teplotu
  • merací rozsah 0-100% RV, -40 až +125 °C
  • priemerná spotreba len 3,2 uW pri 1 meraní za sekundu/8 bit/RV (SHT2x)
  • priemerná spotreba len 3,2 uW pri 1 meraní za sekundu/11 bit/teplota (STS21)
  • veľká odolnosť voči externému rušeniu (EMC)
  • SMT púzdro DFN3-0, spájkovateľné reflow procesom
