UMTS 3G modul Quectel U10 vás ohromí množstvom funkcií

All in one GSM 3G modul Quectel U10 zjednodušuje zapojenie a skracuje čas na testovanie vďaka množstvu zabudovaných rozhraní. Ak hľadáte modul pre prenos dát, hlasu, videa, SMS a MMS, ktorý má všetko možné integrované už v sebe, potom je pre Vás Quectel U10 to pravé riešenie.

Toto je archívny článok z 03.08.2012. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.
Neuveriteľne veľa funkcií, podporovaných protokolov, zabudovaných interfejsov a iných vlastností poskytuje nový 3G modul Quectel U10. Vďaka tomu, už vo väčšine aplikácií nie je potrebné pripájať ďalšie rozhrania, čo výrazne skracuje čas vývoja a znižuje výrobnú cenu cieľového zariadenia. Len samotný zoznam vlastností by zabral celý článok, preto spomenieme aspoň niektoré.
Modul podporuje duálny mód a viaceré pásma (WCDMA & GSM) a vysokorýchlostný prenos dát UMTS (HSPA), čo je ďalej podporované aj vysokorýchlostným rozhraním USB 2.0 a tromi UART kanálmi. Rozhranie pre CMOS kameru s rozlíšením až 8Mpx umožňuje priame pripojenie kamery bez ďalších výdavkov. Všetko potrebné je možné uložiť na priamo pripojiteľnú SD kartu s kapacitou až 32 GB. Pre získanie komunikácie cez Bluetooth stačí k U10 už len pripojiť anténu. Modul U10obsahuje aj obvod pre riadenie nabíjania Li-ion batérie, čo je výhodné v mobilných aplikáciách ako aj pri použití batérie ako záložného zdroja. RIL (radio interface layer) driver pre WinCE6.0 a USB driver pre WinCE 6.0, Win7/XP a Linux 2.6. ďalej zjednodušujú komunikáciu a pripojiteľnosť. Výborná citlivosť, pokročilé audio algoritmy a video kodeky prispievajú k univerzálnemu použitiu modulu U10. Aby bolo možné využívať všetky funkcie bez obmedzení, mal by mať daný modul široký rozsah pracovných teplôt – aj toto spĺňa U10 na 100% a má zaručenú funkčnosť v rozsahu -40 až +85°C. Pripojenie modulu U10 k DPS je veľmi jednoduché pomocou SMD konektoru (board to board). Modul samozrejme umožňuje využitie SIM kariet akýchkoľvek GSM operátorov. Pre uľahčenie vývoja je dostupný tiež vývojový kit U10EVB-KIT.
Základné informácie vám poskytne špecifikácia modulu U10 a prezentácia Quectel U10. Detailné informácie vám poskytnú dokumenty U10 Hardware Design, U10 AT Commands set, užívateľská príručka pre U10 EVB kit a aplikačná poznámka pre videohovory.

U10, ako aj U10-EVB kit sú dostupné priamo z nášho skladu. Orientačná cena modulu U10 je 50 Eur pri odbere 1 ks. Presnú cenu pre váš projekt vám zašleme na vyžiadanie. V prípade záujmu nás prosím kontaktujte na adrese info@soselectronic.sk.

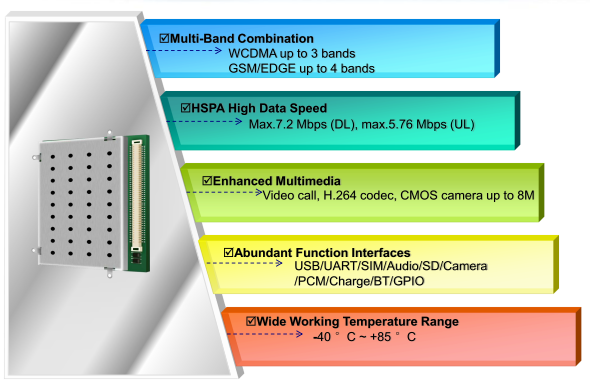

Výhody / vlastnosti:

  • dual mode/ viacpásmový WCDMA a GSM modul
  • vysokorýchlostný HSPA prenos dát 7,2Mbps (DL)/5.76Mbps (UL)
  • GPRS & EDGE, multi-class 12
  • dual SIM
  • interfejs pre kameru až do 8 Mpx
  • rozšírený teplotný rozsah od -40 do +85 °C
  • zabudované mnohé pokročilé protokoly
  • rozhranie pre SD kartu až do 32 GB
  • rozhranie USB 2.0 high speed
  • rozhranie Bluetooth
  • 3x UART (až 921600 bps)
  • kontrolér pre nabíjanie Li-ion batérie
  • ľahko použiteľný pomocou 100 pinového B2B konektora
  • 2 Mpx kamera súčasťou EVB kitu
