Solárny systém - ako na to?

V súčasnosti sa častejšie ako kedykoľvek predtým objavujú požiadavky na zabezpečenie nezávislého elektrického napájania spotrebičov. Dôvodom môže byť napríklad zníženie nákladov na prevádzku, neexistujúce klasické pripojenie na elektrorozvodnú sieť, ekologické povedomie. Riešením môže byť využitie fotovoltaických panelov v spojení s reguláciou a akumulátorom. Realizácia je veľmi jednoduchá a vyžaduje minimum odborných znalostí. Stačí jednoducho postupovať podľa návodov k jednotlivým prvkom použitých v zapojení.

Toto je archívny článok z 29.10.2007. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.
Solárny panel

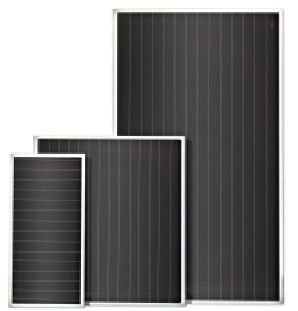

Základom je fotovoltaický panel, ktorý nám zabezpečí premenu slnečnej energie na elektrickú:
Solárny systém - ako na to?

Príkladom je panel ASI-F 32/12 (Solárny modul 12V 2,5A 32,2W , rozmer1005x605x34mm, hliníkový rám).
Akumulátor
Tento panel generuje 12V napätie, ktoré ukladáme do zásobníka, v našom prípade akumulátora. Najčastejšie používaným typom akumulátora je olovený prípadne gélový.
Solárny systém - ako na to?

Ako olovené akumulátory môžete použiť napr. sériu Panasonic LC-R, alebo LC-X, ktoré sú v našej ponuke.
Regulátor
Spojenie týchto dvoch základných prvkov zabezpečuje inteligentný regulátor. Jeho úlohou je sledovať proces nabíjania akumulátora, t.j. ak je akumulátor vybitý - nabiť, a ak je nabitý - zabezpečiť, aby sa nabíjanie prerušilo. Predíde sa tak "prebíjaniu" akumulátora a tým sa zabezpečí jeho dlhšia životnosť. Zároveň umožnuje pripojiť spotrebiče, ktoré pracujú na 12V. Samozrejmosťou je signalizácia jednotlivých procesov, prípadne poruchy na LCD displeji. Existuje aj jednoduchšia verzia s LED signalizáciou.
Solárny systém - ako na to?

Príklad pre regulátor: CX 10 (Solárny regulátor 10A/12-24V s LCD, pre Pb akkumulátor).

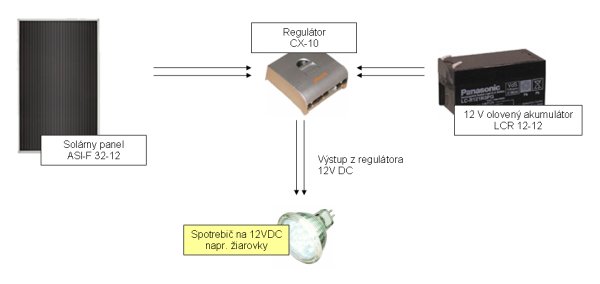

Použitím týchto troch (aké jednoduché) prvkov získate zdroj elektrickej energie pre napájanie osvetlenia v chatke, zabezpečovacieho zariadenia, záložného zdroja pre kotol, samostatných priemyselných elektronických zariadení a pod.

Solárny systém - ako na to?

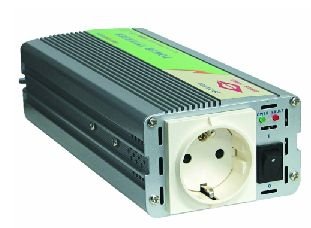

Menič 12V/230V

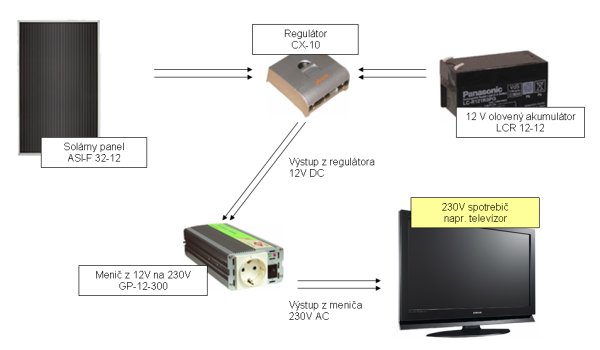

Zapojenie môžete doplniť o menič napätia, ktorý zabezpečí premenu z 12VDC - jednosmerných na 230VAC striedavých.
Solárny systém - ako na to?

Príklad: GP-12-300 (Menič 12VDC/230VAC 300/1000W mäkký štart)
Solárny systém - ako na to?


Odporúčania na záver
Na záver je snáď vhodné upozorniť ešte na niekoľko podstatných parametrov.

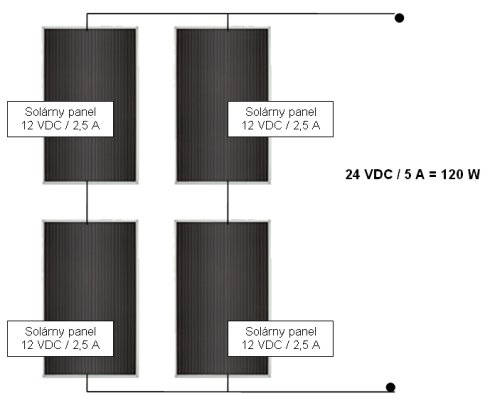

  • Vlastné zapojenie je možné realizovať podľa uvedenej doporučenej schémy. Panely je možné spájať sériovo, paralelne aj sériovo-paralelne za účelom zvýšenia výkonu dodávaného spotrebičom.
  • Veľkosť akumulátora - jeho kapacitu, si tiež volíte podľa vlastných požiadaviek. Odporúčame si naštudovať katalógový list výrobcu akumulátora, alebo jednoducho pokusne overiť vhodnosť nasadenia vo vašom zapojení.
  • Vo všeobecnosti platí, čím menšia plocha panelov, tým menej el. energie a teda aj muziky. Pre zariadenia náročnejšie na spotrebu, je potrebné prispôsobiť veľkosť panelov aj akumulátora, prípadne meniča.
  • Dôležité je tiež upozorniť na bezpečnosť, za meničom 12VDC / 230VAC už pracujete s nebezpečným napätím a je potrebné pracovať podľa príslušných noriem, prípadne zveriť činnosť kvalifikovanej osobe.

Solárny systém - ako na to?


V tabuľke nižšie nájdete niekoľko vybraných solárnych komponentov z našej ponuky. Zaujímavý je SOLARSET, ktorý obsahuje 3 základné súčasti solárneho systému - solárny panel ASI-F 32/12, regulátor CX10 a 42Ah akumulátor Panasonic LCX42-12. Ako SET ho ponúkame za zvýhodnenú cenu.
