ANALOG DEVICES / LINEAR TECH

100V pre výkonové LED z akéhokoľvek vstupného napätia

Obvod pre napájanie a riadenie LED polí - LT3756 od Linear Technology ponúka možnosť použiť vstupné napätie 6 až 100V pri výbornej účinnosti.

Toto je archívny článok z 02.11.2011. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Vysokonapäťový obvod pre napájanie LED - LT3756 umožňuje reguláciu s konštantným napätím a limitáciou prúdu. Vyznačuje sa výnimočnou toplogickou univerzálnosťou – môže byť použitý vo zvyšovacom aj znižovacom režime (boost, buck) a kombinovanom (buck-boost) móde, v topológii v SEPIC alebo flyback, pri účinnosti až 97%. Jeho 100V plávajúci vstup pre meranie prúdu umožňuje presnú kontrolu prúdu LED. Presné stmievanie pomocou PWM umožňuje meniť jas až v pomere 3000:1. Pomalý nábeh pri zapnutí eliminuje nebezpečné prúdové a napäťové špičky. Veľkou výhodou je, že je možné nastaviť frekvenciu obvodu od 100 kHz do 1 MHz, a tým optimalizovať zapojenie pre čo najlepšiu účinnosť a zároveň minimálne rozmery a ceny externých súčiastok.

Toto všetko poskytuje LT3756 v miniatúrnom 16 pinovom púzdre QFN s rozmermi len 3x3mm alebo v púzdre MSOP. Obvod je dostupný v troch verziách – LT3576 a LT3756-2 obsahuje pin s funkciou „Open LED status“ a LT3576-1 má ten istý pin vo funkcii synchronizácie frekvencie.

LT3756 môžete okrem napájania výkonových LED použiť prakticky v akýchkoľvek výkonových aplikáciách, kde je požadovaná regulácia s konštantným napätím a obmedzením prúdu, napr. pre nabíjanie batérií. Príklady použitia nájdete v dokumentoch Design Note 461 ako aj v LT3756 Design Ideas.



V prípade záujmu o akékoľvek obvody Linear Technology nás prosím kontaktujte na adrese info@soselectronic.sk.

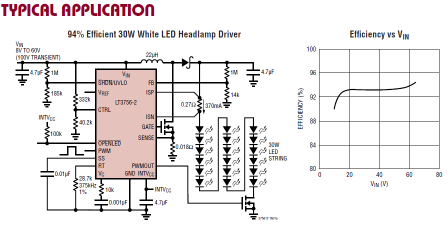

100V pre výkonové LED z akéhokoľvek vstupného napätia

Výhody / vlastnosti:

  • univerzálny obvod pre napájanie výkonových LED a iné výkonové aplikácie
  • široký rozsah vstupných napätí 6 až 100V
  • výstupné napätie až 100V
  • regulácia s konštantným prúdom a konštantným napätím
  • 3000:1 True color PWM stmievanie
  • 100 mV plávajúci vstup pre meranie prúdu
  • ochrana pri rozpojení LED
  • pracuje v módoch, buck, boost, buck-boost, v topológii SEPIC alebo flyback
  • nastaviteľná pracovná frekvencia 100 kHz až 1MHz
  • až 97% účinnnosť
  • CTRL pin umožňujúci analógové stmievanie
  • programovateľný pomalý nábeh (soft start)
  • tepelne posilnené QFN-16 púzdro 3x3mm, alebo MSOP-16E
