V súčasnosti je ethernet najrozšírenejšou komunikačnou technológiou na svete. Umožňuje rýchlu výmenu dát medzi všetkými zariadeniami pripojenými v lokálnej sieti.
Vďaka svojej jednoduchosti sa stali štandardy ethernetu najpoužívanejšími sieťovými štandardami na svete. Dôvodom tejto popularity je skutočnosť, že ponúkajú jednoduchú technológiu spojenú s najrozsiahlejšou sieťou na svete - internetom. Prínosy ethernetu a s ním spojené koncepcie sietí sú očividné:
● Jednoduchá možnosť rozšírenia
● Rýchle sprevádzkovanie vďaka technológii pripojenia
● Dynamické nastavenie šírky pásma (až 10 Gbit/s)
● Zhodná tvorba sietí pre rôzne aplikačné oblasti (kancelárske aj priemyselné)
Úroveň priemyslu a výroby je charakterizovaná používaním systémov prevádzkových zberníc: AS-Interface, Profibus, Device-NET a CANopen. Vďaka ním môžeme do komunikačného systému pripojiť rad senzorov a ovládacích prvkov, napríklad meracie sondy alebo pohony, ktoré možno ovládať pomocou riadiacej alebo logickej jednotky. Komunikácia prebieha až do úrovne senzorov / akčných členov. Prenosové rýchlosti sú do 12 Mbit / s najviac 255 zariadeniami, v závislosti na príslušnom zbernicovom systéme. Prevláda lineárne rozmiestnenie so všetkými zariadeniami zapojenými v sérii.
Nové možnosti vďaka priemyselnému ethernetu
Priemyselný ethernet predstavuje atraktívnu alternatívu klasického zbernicového systému. Výhody predstavované (na výrobcovi nezávislom) ethernetovým štandardom sú stále viac využívane v každodennej praxi. Priemyselný ethernet prináša výhody „bežného“ ethernetu aj do často nehostinného priemyselného prostredia (spoľahlivá konektivita, dostupnosť a ľahké rozširovanie). Káble spoločnosti Lapp Kabel patria k špičke v tejto oblasti, preto vám prinášame základný prehľad najpoužívanejších komponentov.
ETHERLINE® Cat.5e
Vysoko kvalitné, dvojité tienenie eliminuje vplyv vysokofrekvenčných rušivých polí.
Vonkajší plášť PUR (bezhalogénový), odolný proti minerálnym olejom a proti oderu.
Odolný proti plameňu podľa IEC 60332-1-2. CAT.5e-špecifikácia
ETHERLINE® PN Cat.5
FC: "Fast Connect" konštrukcia kábla Odolný proti plameňu podľa IEC 60332-1-2.
ETHERLINE ® Y FC a ETHERLINE ® YY: odolný proti plameňu podľa normy CSA FT-4. Prevedenie Cat.5
Industrial Ethernet patchkabel H RJ45-RJ45
Priemyselný variant prepojovacieho kábla (patch) s konektormi RJ45.Celkové tienenie medeným opletom a hliníkom kašírovanou plastovou fóliou.
Odolný vonkajší plášť zo zmesi PUR.
K dispozícii sú 2-párové aj 4-párové verzie, štandardne v dĺžkach od 1 až do 20 m
Konektor RJ45 Cat.5 pre PROFINET
Puzdro: zliatina zinku, šedá
Vďaka viacstupňovému upínaniu je možné uchytenie káblov s priemerom od 5,0 mm do 9,0 mm
Vhodný pre lankové jadro AWG 27/7 -22 / 7 a plné jadro AWG 24/1 - 22/1
Vhodný pre použitie v priemyselnom prostredí
Farebné značenie v zhode s PROFINET pre aplikácie Cat.5

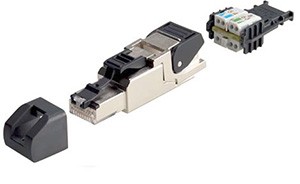

Priemyselný konektor RJ45 Cat.6A 10 IP68
Priemyselné prevedenie konektora RJ45 Cat.6A s kovovým puzdrom
Zástrčka / príruba poskytuje mechanickú ochranu a vysoký stupeň krytia IP68
Konektor je Cat.6A vhodný pre 10 Gigabit Ethernet
Vhodný pre lankové jadro AWG 27/7 - 22/7 (i pre PROFINET) a plné jadro AWG 24/1 - 22/1
V prípade záujmu vám vieme doporučiť aj ďalšie komponenty z produkcie LappKabel vhodné pre priemyselný Ethernet.
Stačí ak sa nám ozvete na adrese info@soselectronic.sk.
