Zmeňte UART na USB v existujúcom zariadení!

Nové konektory DB9 USB od FTDI umožňujú využívať USB port v zariadeniach s UART rozhraním bez potreby redizajnu DPS.

Toto je archívny článok z 15.11.2011. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

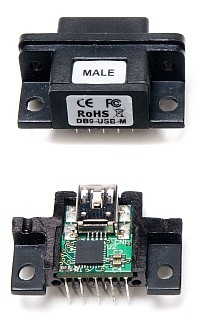

Jednoduchým použitím nových konektorov FTDI DB9 USB namiesto pôvodných DB9 UART konektorov môžete takmer okamžite dosiahnuť pripojiteľnosť cez USB u vašich existujúcich zariadení. Ak si z akýchkoľvek dôvodov neželáte redizajnovať DPS, potom sú pre vás tieto konektory ideálne. Konektory DB9 USB obsahujú v tele konektora kompletný prevodník USB/UART. Doteraz boli tieto konektory dostupné vo verzii s RS232 logickými úrovňami. Novinkou od spoločnosti FTDI sú 4 nové typy podporujúce aj 3,3V a 5V logické úrovne - DB9-USB-D3 a DB9-USB-D5, s USB konektorom typu „male“ alebo „female“.

Rodina DB9 USB tak obsahuje 6 typov pre všetky 3 najbežnejšie logické úrovne, vo vyhotovení s USB konektorom typu Male aj Female. Nové konektory ponúkajú rovnaký komfort použitia ako iné USB produkty FTDI, navyše bez potreby redizajnu DPS. Detailný popis nájdete v datasheete DB9_USB ako aj v aplikačnej príručke AN_149. Voľne dostupné ovládače umožňujú využívať DB9 USB konektory ako Virtual COM Port (VCP).

Zmeňte UART na USB v existujúcom zariadení!
Zmeňte UART na USB v existujúcom zariadení!

Výhody / vlastnosti:

  • kompletný USB interfejs v konektore s rozmermi DB9
  • dostupné vo verzii s RS232, 5V a 3,3V logickými úrovňami
  • prenosová rýchlosť do 1Mbaud (RS232) a až 3Mbaud (3,3 a 5V verzia)
  • teplotný rozsah -40 až +85°C
  • nadštandardná technická podpora od FTDI
