Nová X-chip séria vás pripojí k USB ešte ľahšie a rýchlejšie!

X-chip USB séria od FTDI prináša ešte viac funkcií na čipe, vrátane detekcie nabíjania batérií. Urýchľuje vývoj, šetrí miesto a znižuje spotrebu.

Toto je archívny článok z 14.03.2012. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Špecialista na USB riešenia Future Technology Devices International Limited – FTDI, pridal do svojho portfólia produktov pre USB/serial interfejs novú sériu X-Chip. Séria X-Chip, pozostávajúca z 13 čipov (7 typov v roznych puzdrach), dopĺňa existujúce série FT-R a FT-H. Nová séria podporuje široké spektrum typov interfejsov, ako sú základný UART, plnohodnotný UART, FIFO, I2C, ako aj FTDI protokol FT1248 I/O (vrátane vylepšeného SPI).

Prostredníctvom X-čipov, majú inžinieri k dispozícii USB 2.0 interfejsové riešenie so širokými možnosťami, malými rozmermi a nižším počtom vývodov. Vysoká úroveň integrácie, vrátane interného zdroja hodín a MTP (Multi-time programmable) pamäte pre konfiguráciu a uloženie deskriptorov zariadenia, rieši hlavné problémy spojené s návrhom DPS, ako je lepšie využitie priestoru a zníženie spotreby. X-čipy zvládajú dátové rýchlosti až do 3.4 Mbits/s, pri súčasnom zachovaní nízkej spotreby, typicky <8mA pri plnej aktivite a typicky <125 μA v suspend móde.

S ohľadom na nedávne dodatky prijaté v USB špecifikácii ohľadom rýchleho nabíjania prenosných zariadení, má X-Chip zabudovanú funkcionalitu na detekciu nabíjacieho portu (battery charging detection – BCD, dedicated charging port – DCP) a iniciuje prepnutie logiky z módu prenosu dát do nabíjacieho módu. Táto vlastnosť znamená, že detekcia nemusí byť vykonaná systémovým mikrokontrolérom, čím umožňuje využívať jeho výkon na hlavné aktivity. Konečným dôsledkom je jednoduchší proces detekcie a schopnosť nabíjať na vyššej prúdovej úrovni, čo skracuje čas potrebný na nabitie batérií.

Nová X-chip séria vás pripojí k USB ešte ľahšie a rýchlejšie!
Čipy série X sú dostupné v kompaktných SSOP, QFN a DFN puzdrach. Každý má rozšírený rozsah pracovných teplôt -40 °C až +85 °C. Séria X-chip series má vnútorný 3,3V konvertor a podporuje 1,8 až 3,3V I/O úrovne. Keďže celá inteligencia potrebná pre podporu USB a premostenie (bridging) je integrovaná a predvalidovaná v týchto čipoch, sú podstatne zredukované náklady, čas a inžinierske zdroje potrebné na zavedenie full speed USB pripojiteľnosti do systému. FTDI poskytuje podporu a zdarma stiahnuteľné ovládače pre široký výber OS: Windows, Android, Mac OS a Linux.

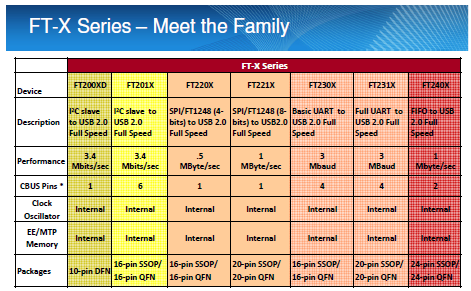

Prehľad všetkých nových typov vám poskytne priložená tabuľka, X-chip brožúra a prehľad X-čipov. Dostupných je 7 základných typov - FT200XD, FT201X, FT220X, FT221X, FT230X, FT231X a FT240X. FT200XD je najmenší, v malom 10 pinovom puzdre DFN. Všetky ostatné typy sú dostupné v puzdrach SSOP a QFN. Detailný popis vám poskytnú datasheety FT200XD, FT201X, FT220X, FT221X, FT230X, FT231X a FT240X. Príklad jednoducho použiteľného I2C/USB slave konvertora ilustruje obrázok nižšie. Ďalšie detaily o nabíjaní batérií môžete nájsť v aplikačnej poznámke AN_175.

Spolu s týmito čipmi uviedla spoločnosť FTDI aj široký výber vývojových modulov. Tiež sú dostupné tzv. breakout moduly, poskytujúce najjednoduchšiu metódu pripojenia k USB host. Na výber sú 4 typy breakout modulov – UMFT200XD, UMFT201XB, UMFT220XB a UMFT230XB. Vývojové (evaluation) moduly sú v porovnaní s breakout modulmi väčšie, ale poskytujú prístup ku všetkým pinom.

V prípade záujmu o akýkoľvek z týchto produktov nás prosím kontaktujte na adrese info@soselectronic.sk.
Nová X-chip séria vás pripojí k USB ešte ľahšie a rýchlejšie!


Nová X-chip séria vás pripojí k USB ešte ľahšie a rýchlejšie!








Nová X-chip séria vás pripojí k USB ešte ľahšie a rýchlejšie!
Nová X-chip séria vás pripojí k USB ešte ľahšie a rýchlejšie!

Výhody / vlastnosti:

  • USB/ serial interfejs čipy s rýchlosťami až do 3.4Mbit/s
  • urýchľujú vývoj a vyžadujú len minimum externých súčiastok
  • 13 verzií čip/púzdro podporujúce: UART, FIFO, I2C, SPI a FTDI FT1248 interfejs
  • funkcia detekcie nabíjania batérií (BCD, DCP)
  • interné generovanie hodín, rozšírené taktovacie možnosti
  • nízka spotreba – typicky 8mA aktívny / 125uA suspend
  • nízky počet pinov a malé rozmery
  • konfigurovateľné CBUS piny pre BCD, napájanie LED, hodinový výstup alebo GPIO
  • vnútorná MTP pamäť pre uloženie konfigurácie
  • vnútorný konvertor 3.3V
  • podporuje zbernicou napájané (5V) alebo vlastným zdrojom napájané (3.3V) aplikácie
  • rozšírený rozsah pracovných teplôt -40 °C až +85 °C
