FT801 - ak máte radšej kapacitu než rezistivitu

Nové grafické čipy s podporou kapacitných panelov - FT801 s technológiou “EVE” od spoločnosti FTDI prinášajú jednoduché použitie aj pre tieto perspektívne displeje.

Toto je archívny článok z 06.11.2014. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.
FT801 (FT801Q-R) spája dokopy výhody konceptu „Embedded Video Engine“ (EVE) a výhody kapacitných displejov ako sú ľahké ovládanie, interaktivita a zvyčajne aj vyšší jas a kontrast takýchto displejov.

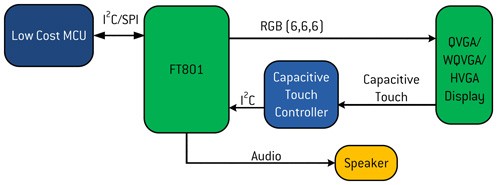

Nový čip FT801 je funkčne prakticky zhodný s úvodným EVE čipom - FT800. Podporuje displej, audio, a dotykové rozhranie s kapacitným dotykovým panelom cez I²C rozhranie pripojené ku štandardnému kontroléru kapacitného panelu.

FT801 má multi-dotykové schopnosti, čo umožňuje determinovať 5 nezávislých dotykových bodov (tzv. rozšírený-extended mód). To umožňuje vytvoriť HMI (rozhrania človek/ počítač) použiteľné niekoľkými ľuďmi naraz, alebo tam kde je možné detegovať rôzne komplexné dotykové povely. Sofistikované hardvérové jadro tohto IC je schopné rozpoznať rôzne dotykové znaky a pohyb - dávajúc oznámenie až o 255 dotykových znakoch.

Modul s kapacitným dotykovým panelom (CTPM) posiela prerušenie (interrupt) vždy keď detekuje dotyk, signalizujúc tak FT801, že má čítať dáta cez I2C. Navyše FT801 podporuje aj Kompatibilný dotykový mód, kde môžete použiť existujúcu aplikáciu pôvodne určenú pre čip FT800 (s podporou rezistívneho panelu) pričom modul detekuje len jednotlivé samostatné dotyky.

Obvod je zapuzdrený v rovnakom QFN puzdre (ako FT800) so 48 vývodmi a umožňuje použiť prakticky rovnaký návrh displeja ako u FT800, vrátane 3v1 funkcionality (display, audio a dotyk) a rozlíšenie 1/16th pixelu. 12MHz kryštálový oscilátor s PLL je schopný generovať 48MHz alebo 36MHz systémové hodiny.

Detailný popis nájdete v katalógovom liste FT801.
V prípade záujmu o akékoľvek produkty FTDI nás prosím kontaktujte na adrese info@soselectronic.sk.
FT801 - ak máte radšej kapacitu než rezistivitu

Videá

DEMO overview of new FTDI "EVE" (embedded video engine) chip capabilities.

Výhody / Vlastnosti:

  • jeden čip pre displej, audio a dotykové ovládanie s podporou kapacitných dotykových panelov
  • funkcionalita prakticky rovnaká ako u prvotného čipu FT800
  • možnosť využiť návrh displeja určený pre FT800
  • podpora kapacitného dotykového panelu s až 5 dotykovými bodmi a s detekciou dotykových povelov
  • hardvérové jadro schopné rozoznať dotyk a pohyb (trasu), poskytujúce notifikáciu až o 255 znakoch
  • pre rozlíšenie až 512 x 512 px
  • 262K farieb (6/6/6 RGB)
  • programovateľný kontrolér prerušení poskytujúci prerušenia pre host MPU/MCU
  • rozšírený teplotný rozsah : -40°C to 85°C
