Bolymin BEGV majú dostatočný výkon pre riadenie vašich aplikácií

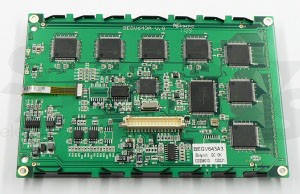

Displej embedded moduly BEGV64x od spoločnosti Bolymin umožňujú pridať do vašej aplikácie grafický výstup a riadiacu jednotku spolu s komunikačným rozhraním integrované do jedného modulu.

Toto je archívny článok z 18.04.2012. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Založené na AVR procesore ATMega644P poskytujú BEGV643 a BEGV641 pomerne vysoký výkon pri nízkej spotrebe. Použitý AVR procesor poskytuje vyšší výkon než je potrebný na ovládanie displeja a periférií modulu, preto máte značnú časť výkonu/systémových prostriedkov CPU k dispozícii na ľubovoľné použitie podľa potrieb vašej aplikácie.

Moduly obsahujú 1x RS232, jeden izolovaný RS485/422/232 port a vysoko rýchlostné SPI/I2C rozhranie. Oproti vývoju z jednotlivých komponentov sa pri použití týchto modulov eliminuje potreba návrhu schémy a DPS riadiacej jednotky, zobrazovacej jednotky a komunikačného rozhrania, napájacej časti ako aj potrebného softvéru. So zabudovanou, v systéme programovateľnou Flash pamäťou 64 kB a 4kB SRAM, poskytujú slušný pamäťový priestor aj pre pomerne rozsiahle aplikácie. Ďalší pamäťový priestor poskytuje externá I2C CMOS EEPROM o veľkosti 2x 64 kB. Monochromatický displej STN LCD s bielym LED podsvietením poskytuje veľmi dobrú čitateľnosť. BEGV643 má rozlíšenie displeja 320x240 px, a BEGV641 240x128 px.

Moduly sú dostupné v niekoľkých verziách komunikačných rozhraní, detailné informácie nájdete v letáku BEGV643 a BEGV641 a v užívateľskom manuáli BEGV643 a BEGV641. Na str. 61/62 v užívateľských manuáloch nájdete odkazy na stiahnutie softvérových utilít pre displej a komunikačné rozhrania. Pre podporu vývoja je dostupná doska BEGV643AMGI s konektormi pre ISP a RS232.

V prípade záujmu o akýkoľvek produkt Bolymin, nás prosím kontaktujte na adrese info@soselectronic.sk.

Bolymin BEGV majú dostatočný výkon pre riadenie vašich aplikácií
Bolymin BEGV majú dostatočný výkon pre riadenie vašich aplikácií
Bolymin BEGV majú dostatočný výkon pre riadenie vašich aplikácií

Výhody / vlastnosti:

  • univerzálne displej embedded moduly
  • výkonný 8 bitový AVR procesor ATMEGA644P
  • zabudovaná 64 kB v systéme programovateľná Flash/ 4 kB SRAM
  • zabudovaná 128 kB EEPROM dostupná cez I2C
  • 1x RS232 a 1x izolovaný RS485/ 422/232
  • vysokorýchlostný SPI a I2C
  • prevádzka už od 3,3V
  • monochromatický STN LCD displej 320x240/240x128 px
  • zabudovaný 4 vodičový rezistívny dotykový panel
  • biele LED podsvietenie
  • voľne stiahnuteľný SW (driver)
