4D SYSTEMS

Vývoj výkonnej grafiky a zvuku za tak krátky čas?

Grafické riešenia od 4D Systems sú dôkazom toho, že výkonné grafické rozhranie nemusí znamenať veľké náklady a dlhý čas na vývoj. Dajte teda svojim aplikáciám 4. rozmer!

Toto je archívny článok z 29.09.2011. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.
Austrálska spoločnosť 4D Systems, ktorej výrobky sme zaradili do našej ponuky, sa špecializuje na grafické riešenia, ktoré sú užívateľsky veľmi prívetivé a vyžadujú pomerne malé vývojové úsilie na dosiahnutie veľmi slušných výsledkov.

Základom grafických riešení od 4D Systems sú dva výkonné čipy - Goldelox a Picaso. Čipy obsahujú grafický procesor, pamäť a interfejs pre bežné LCD a OLED displeje, a podľa typu tiež podporu pre dotykový panel. Grafické čipy a moduly s týmito chipmi predstavujú výkonnú a užívateľsky prívetivú platformu pre vytvorenie grafického rozhrania k širokej škále zariadení.
Spoločnou vlastnosťou oboch čipov je, že sa dajú nakonfigurovať do režimu podriadeného grafického chipu so sériovým rozhraním – SGC (slave graphics controller) - pre spoluprácu s nadriadeným mikrokontrolérom, alebo do režimu samostatného grafického procesoru – GFX (stand alone host graphics controller). Takto zmeniť vlastnosti čipu je možné kedykoľvek, jednoduchým nahratím voľne dostupného konfiguračného súboru.

Goldelox - je cenovo veľmi prijateľný čip podporujúci výkonnú grafiku, text, obrázky, animácie, makrá a ďalšie. Dá sa použiť s jednoduchým sériovým rozhraním pre spoluprácu s mikrokontrolérom (SGC verzia) alebo ako samostatný výkonný grafický procesor (GFX verzia). Dokáže spolupracovať s mnohými bežnými displejmi LCD a OLED série „80“, s 8 bitovým rozhraním. Čip dokáže generovať zvuk, podporuje SD karty cez SPI rozhranie a mnohé ďalšie.

Picaso – je oproti čipu Goldelox výkonnejší, s väčšími možnosťami a až 16-mi univerzálnymi vstupno/výstupnými (I/O) pinmi. Podobne ako Goldelox, aj Picaso sa dá použiť v SGC alebo GFX konfigurácii. Podporuje 4-vodičový dotykový panel a je vhodný aj pre displeje s väčším rozlíšením. Obsahuje hardvérovú a softvérovú podporu pre SD alebo MMC karty, a tiež aj veľkokapacitné SD-HC karty s kapacitou nad 4 GB, vďaka čomu je možné na tieto pamäťové médiá umiestniť popri samotnom programe, aj veľké množstvo grafiky, obrázkov, animácií a makier. Taktiež Picaso obsahuje výkonné generovanie zvuku.

Pravdepodobne najdôležitejšou vlastnosťou oboch čipov od 4D Systems je, že sa dajú pomerne veľmi jednoducho programovať vo vlastnom grafickom jazyku 4DGL, syntaxom podobnom k jazyku C alebo C++. Jazyk je užívateľsky prívetivý a dá sa relatívne veľmi ľahko naučiť. Najväčšou výhodou jayka 4DGL je to, že program napísaný v tomto jazyku je bez problémov prenositeľný medzi týmito čipmi a najmä, je použiteľný pre rôzne displeje.

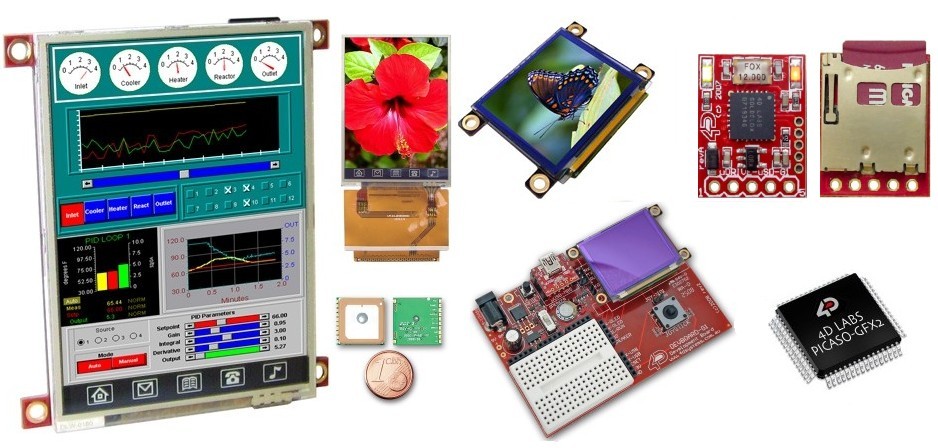

Na základe procesorov Goldelox a Picaso sú postavené grafické moduly s displejmi LCD a OLED. Výborné vlastnosti týchto procesorov možno v plnej miere využívať aj pri týchto moduloch – t.j. každý modul sa dá nakonfigurovať do režimu podriadeného alebo samostatného modulu. Rovnako ako pri samostatných chipoch - ten istý program sa dá použiť pre rôzne moduly. Okrem iného to pre zákazníka znamená, že ak sa rozhodne pre určitý druh modulu a tento sa po rokoch prestane vyrábať, môže bez problémov použiť ten istý program na novom druhu modulu – bez zdĺhavého a nákladného prepisovania programu na novú platformu. Toto je výhodné aj v prípade, ak po úspešnom vývoji zariadenia zistíte, že by bol pre vašu aplikáciu vhodnejší iný typ displeja, než bol použitý v prototype. V tomto prípade opäť nemusíte mať vrásky na čele a môžete ľahko použiť ten istý program.

Pre podporu vývoja ponúka spoločnosť 4D Systems voľne stiahnuteľné programy ako napríklad 4D-Workshop3 IDE a príklady aplikácií v jazyku 4DGL.

V prípade záujmu o výrobky 4D Systems nás prosím kontaktujte na adrese info@soselectronic.sk.

Výhody / vlastnosti:

  • výkonné grafické čipy
  • kompletné moduly s LCD alebo OLED
  • použiteľné ako samostatné alebo ako podriadené
  • užívateľsky prívetivý programovací jazyk 4DGL
  • ten istý program je možné použiť na rôzne moduly
  • rozsiahla podpora vývoja
  • výborný pomer cena/ vlastnosti
