Vyskúšajte si efektívnu náhradu za štandardné stabilizátory série 78xx

1A DC/DC spínané stabilizátory TRACO TSR-1 si už našli stabilné miesto na trhu a úspešne nahrádzajú neefektívne lineárne stabilizátory.
Toto je archívny článok z 28.02.2013. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Spínané stabilizátory si nachádzajú svoje uplatnenie takmer vo všetkých oblastiach napájania, medzi ktoré patrí aj regulácia na strane záťaže (Point Of Load - POL). Snáď každý konštruktér pozná klasické lineárne stabilizátory série 78xx alebo 79xx. Dá sa povedať, že lineárne stabilizátory sú stále vhodné pre aplikácie, kde na nich nevzniká príliš vysoká výkonová strata. Ale keď napríklad potrebujeme získať 5V/0,5A z 12V (ktoré slúžia na napájanie ostatnej elektroniky v našom zariadení), vzniká na stabilizátore strata cca 7V x 0,5A=3,5W. To je už značný výkon, ktorý si vyžaduje dostatočne dimenzovaný chladič a miesto na DPS. Pri dnešnom trende znižovania spotreby je výhodnejšie radšej eliminovať vznik zbytočných strát, čo zároveň umožňuje vyrobiť zariadenie, ktoré sa menej hreje, preto je obyčajne aj spoľahlivejšie.

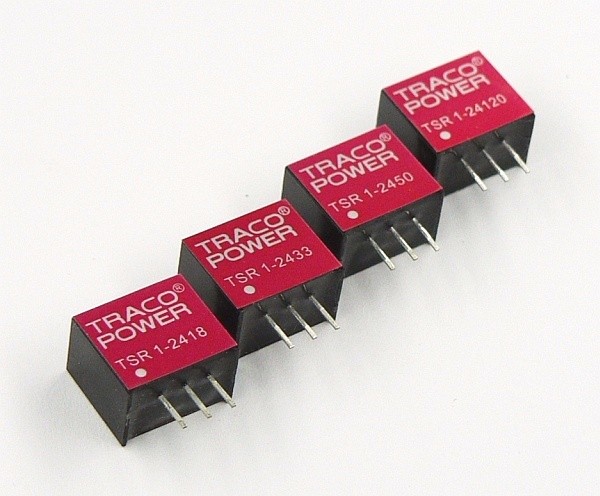

TSR-1 od spoločnosti TRACOPOWER predstavuje pinovo kompatibilnú náhradu za lineárne stabilizátory série 78xx a obsahuje aj vstupné a výstupné filtračné kondenzátory. TSR-1 dosahuje účinnosť až 96% (priemerne 80-90%) a tým nevyžaduje chladič. Podľa lokálnych podmienok vo vašom zariadení je potrebné len dodržať zníženie výkonu o 2%/ °C pri teplotách stabilizátora nad 60°C (ak sa môžu také podmienky v zariadení vyskytnúť). TSR-1 poskytuje aj ďalšie benefity ako napr. vynikajúcu reguláciu (pri zmene vstupného napätia aj pri zmene záťaže), odolnosť trvalému skratu a priemyselný rozsah pracovných teplôt.

Dostupných je 10 modelov s výstupnými napätiami 1,2 až 15VDC. Detailné informácie vám poskytne datasheet TSR-1. V prípade, že potrebujete získať aj záporné napätie, potom je pre vás vhodná séria TSRN-1.
V prípade záujmu nás prosím kontaktujte na adrese info@soselectronic.sk.

Výhody / Vlastnosti:

  • až 96% účinnosť - nie je potrebné použiť chladič
  • SIP puzdro pinovo kompatibilné so stabilizátormi 78xx v TO220 puzdre
  • kompletné riešenie vrátane induktora a kondenzátorov (nie je potrebné použiť externé komponenty)
  • rozsah pracovných teplôt od -40°C do +85°C
  • ochrana proti trvalému skratu
  • široký rozsah vstupných napätí
  • perfektná stabilita výstupného napätia (cca 0,6%)
  • presnosť nastavenia výstupného napätia +-2%
  • nízka spotreba v stand-by režime (2mA)
  • ideálny aj pre batériami napájané zariadenia
